アウトリガー用敷板の種類から材質の選び方、安全な使い方
1. なぜアウトリガー使用時の敷板設置は「義務」なのか？クレーン等安全規則の内容を徹底解説
移動式クレーンを使用する現場において、アウトリガー用敷板（アウトリガーベース）は単なる「推奨品」ではなく、安全を確保し、法を遵守するための「必需品」です。その理由は、法律による明確な規定と、それにより防ぐことができるリスクにあります。
1.1 法的根拠: クレーン等安全規則が定める事業者の責任
日本の労働安全衛生法に基づく「クレーン等安全規則※1」には、アウトリガーの使用に関する具体的な規定が存在します。これらは、過去の労働災害の教訓から生まれた、事業者が遵守すべき最低限の安全基準です。
クレーン等安全規則 第七十条の三（作業の禁止）:
「事業者は、地盤が軟弱であることなどにより移動式クレーンが転倒するおそれのある場所では、作業を行ってはならない」と定めています。ただし、例外として「必要な広さ及び強度を有する鉄板等を敷き、その上に移動式クレーンを設置する措置を講じた場合はこの限りではない」としています。これは、軟弱地盤での作業において、地盤の補強が法的に義務付けられていることを意味します。クレーン等安全規則 第七十条の四（アウトリガーの設置）:
アウトリガーを使用する際、事業者は「鉄板等の上で当該移動式クレーンが転倒するおそれのない位置に設置しなければならない」と規定しています。通達※2によれば、「転倒するおそれのない位置」とは「鉄板等の中央部分」を指します。
これらの条文は、単なる手続き上の規則ではありません。これらを遵守しないことは、法令違反であると同時に、重大な事故のリスクを放置することに他なりません。クレーンの転倒事故は、数千万円にも及ぶ機材の損壊、工期の遅延、企業の信用の失墜、そして何よりも人命に関わる深刻な結果を招きます。したがって、アウトリガー用敷板の使用は、法規制への対応という側面だけでなく、事業における計り知れないリスクを未然に防ぎ、現場での安全を確保するためにも重要なポイントです。
※1: クレーン等安全規則の一部を改正する省令(令和七年厚生労働省令第十四号)
※2: 基発第四八〇号都道府県労働基準局長あて労働省労働基準局長通達
1.2 2つの重大な役割: 車両の転倒防止と地面の保護
アウトリガー用敷板（アウトリガーベース）が果たす役割は、大きく分けて2つあります。
- 車両の転倒防止:
アウトリガーの設置部分（フロート）は比較的小さな面積であり、吊り荷とクレーン本体の全荷重がここに集中します。敷板を使用しない場合、この一点に集中した強い圧力（接地圧）によって地面が沈下し、車体が傾き、最悪の場合は転倒に至ります。アウトリガー用敷板は、この集中荷重をより広い面積に分散させ、接地圧を大幅に低減させることで、地盤の沈下を防ぎ、クレーンの安定性を確保する最も重要な役割を担います。 - 地面の保護:
アスファルトやコンクリート、インターロッキングなどで舗装された地面も、アウトリガーの集中荷重によって容易に損傷します。特に公共の道路や他社の敷地内で作業を行う場合、地面の損傷は補修費用の問題だけでなく、信頼関係にも影響を及ぼしかねません。敷板は、こうした路面を保護し、不要なトラブルを回避するためにも不可欠です。
2. 【徹底比較】材質ごとの特徴を理解し、最適な敷板を選ぶ
アウトリガー用敷板（アウトリガーベース）は、材質によってその特性が大きく異なります。最適な一枚を選ぶためには、まず自社の作業環境や使用する車両を正しく理解することが重要です。
2.1 選定の3つのポイント
敷板を選定する際には、以下の3つのポイントを総合的に考慮する必要があります。
- 車両総重量と吊り上げ能力: 使用するクレーンのクラス（例: 4tユニック車など）や、最大吊り上げ荷重に見合った耐荷重性能を持つ敷板を選ぶことが基本です。
- 作業現場の地盤状況: アスファルト舗装路か、未舗装の軟弱地盤か、凹凸のある不整地かによって、求められる材質の特性（剛性、柔軟性、耐割れ性）は変わります。

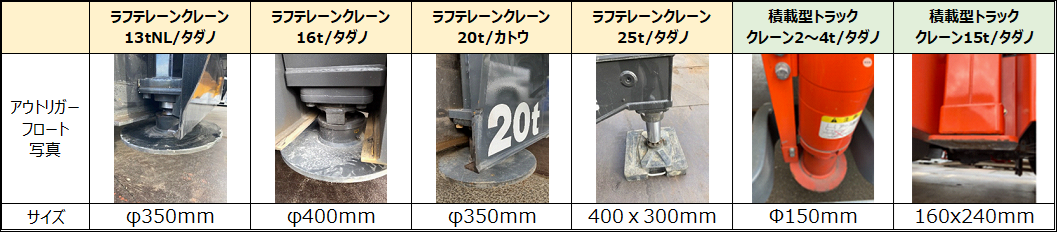

- アウトリガー・フロートのサイズ: 敷板は、アウトリガー・フロートよりも十分に大きい面積を持つ必要があります。これにより、効果的な荷重分散が可能となります。
2.2 【比較表】樹脂・ゴム・木・鉄製敷板のメリット・デメリット
各材質の特性は全く異なります。この特性と現場のリスクを正しく理解し最適な選択を行ってください。これは単なる製品比較ではなく、許容するリスクと回避するリスクの優先順位を判断する材料です。
| 材質 | 主な特徴 | 重量 | 価格帯 | 適した用途 |
|---|---|---|---|---|
| 樹脂製 | 耐水性、耐油性、耐薬品性、電気絶縁性に優れ、腐食に強く、作業寿命が長い。 | 軽量 | 中 | アスファルト・コンクリート上での路面保護には最適。 |
| ゴム製 | 柔軟性があり割れにくい。滑りにくい。電気絶縁性もあり、腐食に強い。 | 中 | 中～高 | 路面保護が優先される場所。軟弱地盤での使用には不向き。 |
| 木製 | 比較的入手しやすいが、腐食や割れが発生するため、品質が安定せず作業寿命が短い。 | 中～重 | 低～中 | 様々な現場で汎用的に使用可能。 |
| 鉄製 | 圧倒的な強度により超重量物の支持に適している。割れには強いが変形することがある。 | 非常に重い | 高 | 軟弱地盤での大規模な養生。 |
現場でよく見られる「プラスチック敷板（養生板）」と、ここで解説している「アウトリガー用敷板（アウトリガーベース）」は、似て非なるものです。この違いを理解し、安全な使い分けを心掛けましょう。
- プラスチック敷板（養生板）: 主に車両の走行路確保や地面の養生を目的とし、地面の凹凸にある程度追従する「柔軟性」が特徴です。このため、アウトリガーのような集中荷重を分散させる能力はありません。柔軟な養生板をアウトリガーの下に敷くと、荷重を分散できずに養生板が破損したり、地面が沈下したりする原因となり、大変危険です。
- アウトリガー用敷板（アウトリガーベース）: 荷重を分散させるために、高い「剛性」を持つように設計されています。「プラスチック敷板（養生板）」より厚みもあり、アウトリガーのサイズに合わせて大きさも様々となります。必ず荷重に耐えうる性能を確認し、「アウトリガー用」と明記された専用の敷板を使用してください。
3. 地盤の安全を科学するキーワード「接地圧と地耐力」
アウトリガー用敷板（アウトリガーベース）がなぜ安全に寄与するのかを理解するためには、物理的な原則である「接地圧」と「地耐力」の関係性を知ることが不可欠です。この関係性を理解することで、現場での安全判断の精度が格段に向上します。
3.1 「接地圧」とは何か? 計算の基本と考え方
物体が地面に接する面にかかる圧力のことで、「力 ÷ 面積」で求められます。クレーンの場合、アウトリガー1脚にかかる最大の力（最大反力）を、敷板が地面と接する面積で割ることで算出できます。
最大接地圧 (kN/m²) = 最大反力 (kN) / 敷板の面積 (m²)
この式が示す最も重要な点は、敷板の面積が大きくなるほど、接地圧は小さくなるという反比例の関係です。最大反力は、クレーンのブームの角度や吊り荷の重さによって常に変動しますが、敷板の面積は不変です。つまり、より大きな敷板を選ぶことが、接地圧を低減させる最も直接的で効果的な手段となります。
3.2 作業前に確認すべき「地耐力」の目安
地耐力（許容支持力）とは、地盤が沈下や破壊を起こさずに耐えられる圧力の限界値です。クレーン作業の安全は、以下の絶対的な条件を満たすことで成り立っています。
接地圧 < 地耐力
この「安全の基本方程式」を常に意識することが重要です。地耐力は地盤の種類によって大きく異なり、専門的な地盤調査を行わない限り正確な値を求めることは困難ですが、現場ではおおよその目安を知ることができます。例えば、人の足跡や車両のタイヤ跡が深く残るような場所は地耐力が低いと判断できます。以下は、一般的な土質と短期許容支持力の目安です。
| 土質 | 性状 | 短期許容支持力 |
|---|---|---|
| 軟質土 | 軟らかい粘性質、ゆるい砂質土 | 80～300qa (kN/m²) |
| 中硬質土 | 中位の硬さ・締まりの粘性土 | 200～800qa (kN/m²) |
| 硬質土 | 硬い粘性土、締った粘性土 | 400～800qa (kN/m²) |
| ローム | 軟質 | 150qa (kN/m²)以下 |
参照: 一般社団法人日本建設機械施工協会「移動式クレーン、杭打機等の支持地盤養生マニュアル」より

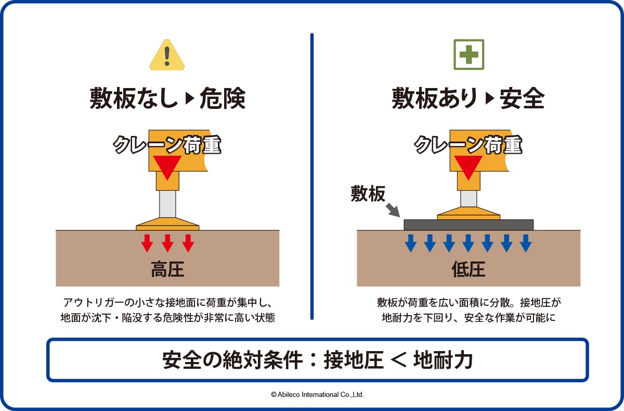

3.3 敷板が荷重を分散させるメカニズム
アウトリガー用敷板（アウトリガーベース）の役割は、この「安全の基本方程式」を成立させることにあります。直径数10cmのアウトリガーフロートからかかる極めて高い接地圧を、敷板の剛性によってより広い面積に均等に広げます。これにより、地盤にかかる単位面積あたりの圧力が地耐力を下回るレベルまで低減され、安全な作業が可能になるのです。
4. 転倒事故を防止するアウトリガー用敷板の正しい設置方法
適切な敷板を選んでも、その使い方が間違っていては意味がありません。ここでは、事故を未然に防ぐための具体的な設置方法と、絶対に避けるべき危険な使い方を解説します。安全な作業は、機械（クレーン）、環境（地盤）、道具（敷板）の三者が一体となって初めて機能します。敷板の正しい取り扱いは、そのシステムの要です。
4.1 設置前の安全確認 【5ステップ】
アウトリガーを張り出す前に、以下の5項目を必ず確認する習慣をつけましょう。
- Step 1. 地盤状況の評価:
地面が軟弱でないか、傾斜や大きな凹凸がないか、また地下に埋設物や空洞がないかを視認で確認します。 - Step 2. 周辺エリアの安全確保:
アウトリガーを張り出す範囲に作業員や障害物がないことを確認します。 - Step 3. 敷板本体の点検:
使用前に、敷板に割れや著しい変形、深い傷などの損傷がないかを目視で確認します。 - Step 4. 敷板の統一:
1台の車両に使用する敷板は、全て同じ種類、サイズ、厚さのものを使用します。異なる敷板を混ぜて使うと、車体が不安定になる原因となります。 - Step 5. 車両設定の確認:
PTO（動力取出装置）が確実に入っているかなど、クレーン側の設定が正しく行われていることを確認します。
4.2 正しい設置方法【①水平/②中央/③安定】
敷板の設置は、以下の3つのキーワードを遵守することが極めて重要です。
- ①水平:
敷板は、必ず固く締まった水平な地面に設置します。傾斜地や凹凸のある場所での使用は、荷重が偏り、敷板の破損や車体の転倒を招くため危険です。 - ②中央:
アウトリガーのフロートは、必ず敷板の中央に接地させます。端に偏って荷重がかかると、敷板が跳ね上がったり、割れたりする原因となります。 - ③安定:
敷板と地面、そしてフロートと敷板の間に隙間がなく、完全に密着していることを確認します。
絶対NG! 危険な使い方 【ワースト5】
以下の使い方は、重大な事故に直結する可能性が非常に高いため、絶対に行わないでください。
- ➀溝や穴の上での橋渡し使用:側溝や穴を塞ぐように敷板を渡す使い方は、敷板の中央部に極端な集中荷重がかかり、材質に関わらず破損の原因となります。
- ➁傾斜地や著しい凹凸地での使用:荷重が敷板の一辺や一点に集中し、地盤へのめり込みや敷板の滑動、破損を引き起こします。
- ➂不適切な重ね敷き:高さを調整するために敷板を重ねる場合は、安定した角材（枕木）などを井桁に組んだ上に設置するのが基本です。敷板同士を安易に重ねると、滑って非常に危険です。
- ➃損傷した敷板の使用:わずかな亀裂でも、クレーンの強大な荷重がかかることで一気に破壊に至る可能性があります。損傷を発見した敷板は、直ちに使用を中止してください。
- ➄目的外の敷板（養生板）の使用:前述の通り、荷重分散能力のない柔軟な養生板をアウトリガーの下に敷くことは、転倒リスクを著しく高める危険行為です。
5. 製品寿命を延ばすメンテナンスと材質ごとの劣化サイン
アウトリガー用敷板（アウトリガーベース）は消耗品ですが、適切なメンテナンスによってその寿命を延ばし、安全性を維持することができます。敷板を単なる道具としてではなく、クレーン本体を守るための重要な「安全装置」と捉えることが、適切な管理の第一歩です。作業員のヘルメットや安全帯と同じように、その性能が常に保たれていなければなりません。
5.1 日常の点検と保管方法
- 点検: 使用前には必ず目視点検を行い、異常がないかを確認します。泥や油汚れは損傷を隠してしまうため、定期的に清掃することが望ましいです。
- 保管: 保管時は、変形を防ぐために平らな場所に置くのが理想です。長期間の直射日光（紫外線）や雨、温度変化によって劣化する素材の場合は、屋内やシートをかけての保管が推奨されます。
5.2 劣化のサインと交換の判断基準
以下のサインが見られた場合は、安全のために敷板を交換する必要があります。
- 樹脂製: 内部にまで達するような亀裂が確認された場合。荷重によって著しく変形し、平坦性が失われた場合。
- ゴム製: 補強材であるナイロン繊維が露出するほどの深い切り傷やえぐれ。油などによる膨潤や、積層部分の剥がれ。
- 木製: 腐食の兆候。乾燥による大きなひび割れや、構造的な強度を損なうほどのささくれ。
- 鉄製: 荷重によって元に戻らないほどの大きな湾曲や変形。溶接部の亀裂。
これらの基準に達した敷板を使い続けることは、予測不能な事故のリスクを抱え込むことになります。定期的な点検と、基準に基づいた厳格な交換判断が、長期的な安全確保に繋がります。
6. 【まとめ】最適なアウトリガー用敷板は、安全なクレーン作業の生命線
本稿では、アウトリガー用敷板（アウトリガーベース）の重要性を「法的側面、材質の特性、物理的原則、そして具体的な使用方法という」多角的な視点から解説しました。
重要な要点を以下にまとめます。
- 法的視点: 敷板の使用はクレーン等安全規則に定められた事業者の義務であり、重大な経営リスクを回避するための必須事項です。
- 情報面: 最適な敷板の選択は、車両、荷重、現場状況を総合的に評価した上で行うべき、計算された判断です。
- 科学的視点: 全ての安全は「接地圧 < 地耐力」というシンプルな物理法則の上に成り立っています。
- 作業上の注意点: 正しい設置手順と禁止事項の遵守は、事故を未然に防ぐための絶対条件です。
- 平常時の注意点: 敷板はクレーンの安全を守る保護具です。定期的な点検と適時な交換が不可欠です。
作業に適したアウトリガー用敷板（アウトリガーベース）を選ぶことは、作業員の安全、高価な機材の保護、そして事業全体の信頼性を守るための最も基本的な投資です。アウトリガー用敷板は、地中の見通せない地面と地上のクレーンを安全に繋ぎとめるための生命線と形容することができるでしょう。
