移動式クレーンのアウトリガー完全ガイド

1. 移動式クレーン事故の現実と安全確保の重要性

移動式クレーンは、建設現場や物流拠点において不可欠な重機ですが、その作業には常に大きなリスクが伴います。厚生労働省の労働災害事例報告を見ても、移動式クレーンに起因する事故、特に「転倒」によるものは後を絶ちません。これらの転倒事故の多くは、クレーンの性能限界を超えた操作や、より根本的な問題であるアウトリガーの不適切な設置に起因しています。

クレーンの転倒は、オペレーター自身の生命を脅かすだけでなく、周囲の作業員や公衆、さらには近隣の建造物にも甚大な被害を及ぼす大惨事につながりかねません。

本稿では、法令遵守はもちろんのこと、工学的原理に基づいた地盤の評価、事故事例の分析、そして最適な機材選定に至るまで、クレーンで作業される方々が現場で直面する課題に即した情報を提供します。クレーン作業の安全は、その土台となるアウトリガーと敷板の正しい理解と運用から始まります。

2. クレーン作業の重要ポイント「アウトリガー」の基本と種類

2.1 アウトリガーとは? 転倒防止に不可欠な役割

アウトリガーとは、移動式クレーンが吊り上げ作業を行う際に、車体の安定性を確保し、転倒を防止するために不可欠な安全装置です。通常、トラックの車体に格納されており、作業時に車体の側面から「脚」のように張り出して地面に接地させます。

クレーンが重い荷物を吊り上げると、その荷重とブームの長さによって大きな転倒モーメント（物体を傾けようとする力）が発生します。アウトリガーは、支持する基盤（支持基底面）を車体の幅よりもはるかに広く形成し、吊り荷と車体の全重量を直接、強固な地面に伝えることで、この転倒モーメントに対抗します。労働安全衛生法 ※1 においても、クレーン作業時のアウトリガー使用は義務付けられており、まさにクレーン作業の「生命線」と言える装置です。

※1:労働安全衛生法の規定に基づくクレーン等安全規則第七十条の四

2.2 作業効率と安定性を左右するアウトリガーの種類

アウトリガーにはいくつかの種類があり、それぞれがクレーンの能力や想定される作業環境に合わせて設計されています。オペレーターは自らが操作する車両のアウトリガーの特性を理解しておく必要があります。

差し違いアウトリガー:
左右のアウトリガーが前後にずれて格納される、最も標準的なタイプです。張り出しシリンダーを長く確保できるため、左右に広く張り出すことが可能で、高い安定性を発揮します。
ハイアウトリガー:
アウトリガーのジャッキが縦方向に長く伸びるタイプです。車体そのものを高く持ち上げ、荷台を大きく傾けることができるため、主にセルフローダーなどの重機や車両を積み降ろしする際に使用されます。
H型アウトリガー:
アウトリガーを水平に張り出し、その下のジャッキを垂直に下ろすタイプです。設置した形状が「H」に見えることからこう呼ばれます。張り出し幅の調整が容易で、配管や縁石などを跨いでの設置が可能など、現場対応力が高いのが特徴です。
X型アウトリガー:
車体から斜め前方に「X」字状に脚を伸ばすタイプです。接地面積を広く取れるため、特に大型クレーンで優れた安定性を実現します。また、障害物の下をくぐらせて設置できるため、狭い現場でも柔軟に対応できます。

これらの種類の違いは、単なる設計のバリエーションではありません。クレーンメーカーが、その車両の吊り上げ能力、機動性、想定される主な用途といった要素を総合的に判断して、最適な安定性を確保するために行った工学的な設計の結果です。

3. 法律で定めるアウトリガーの使用基準「クレーン等安全規則」

アウトリガーの正しい使用方法は、単なるクレーン製造メーカーの推奨事項ではなく、労働者の安全を守るための法律「クレーン等安全規則」によって厳格に定められています。これらの条文は、過去の事故事例と物理法則に基づいた、遵守すべきルールです。

3.1 原則①: アウトリガーは「最大限に張り出す」(クレーン等安全規則第七十条の五)

クレーン等安全規則第七十条の五:
「事業者は、アウトリガーを有する移動式クレーン（中略）を用いて作業を行うときは、当該アウトリガー又はクローラを最大限に張り出さなければならない。」

これは、クレーンの性能表（定格総荷重表）に記載されている吊り上げ能力が、アウトリガーを最大に張り出した状態を前提として計算されているためです。張り出し幅が少しでも不足すると、テコの原理で転倒モーメントに対する抵抗力が大幅に低下し、性能表に記された荷重に耐えられなくなります。

同条文には例外として、「アウトリガーの張り出し幅に応じた定格荷重を下回ることが確実に見込まれる場合は、この限りではない」というただし書きがありますが、これはメーカーが提供する張り出し幅ごとの性能表に基づいて、厳密な管理ができる場合に限られます。原則として、常に「最大張り出し」が安全の絶対条件であると認識してください。

3.2 原則②:軟弱地盤での使用禁止と「敷板」による補強義務(クレーン等安全規則第七十条の三)

クレーン等安全規則第七十条の三:
「地盤が軟弱であること (中略) 等により移動式クレーンが転倒するおそれのある場所においては、移動式クレーンを用いて作業を行ってはならない。」

ただし、「当該移動式クレーンの転倒を防止するため必要な広さ及び強度を有する鉄板等が敷設され、その上に当該移動式クレーンを設置しているときは、この限りでない。」

これは、軟弱な地盤ではアウトリガーが沈み込み、車体が傾いて転倒するリスクが極めて高いため、原則として作業を禁止するという一方で、敷板（アウトリガーベース）を用いて地盤を適切に補強した場合に限り、作業を許可するということを意味します。つまり、不安定な地盤で安全に作業を行うためには、敷板の使用が法律によって明確に義務付けられていることになります。

参考：労働安全衛生法の既定に基づくクレーン等安全規則

4. 安全を確保するアウトリガーの設置方法【4ステップ】

アウトリガーの設置は、一連の手順が相互に関連し合って安全性を構築する、いわば「安全の連鎖」です。一つの手順を省略したり、不適切に行ったりすると、作業環境全体の安全性が損なわれます。

Step 1. PTOの作動と周囲の安全確認:
アウトリガーやクレーン装置にエンジン動力を伝えるためのPTO (Power Take Off)を作動させます。PTOを入れたら、アウトリガーを動かす前に、必ず車両の周囲360度の安全確認を行います。
Step 2. 左右への最大張り出し:
周囲の安全が確認できたら、操作レバーまたはスイッチでアウトリガーを左右に張り出します。クレーン等安全規則に基づき、必ず左右両方のアウトリガーを「最大限」まで完全に張り出してください。
Step 3. 敷板(アウトリガーベース)の設置:
アウトリガーを水平に張り出したら、フロート (ジャッキ)が接地する真下に敷板を設置します。このとき、アウトリガーのフロートが敷板の中央に正確に位置するように調整することが極めて重要です。
Step 4. フロートの接地と車体の水平確保:
敷板を設置後、アウトリガーのフロートを降下させて地面に接地させます。この際に重要なのは、路面の傾斜にかかわらず、車体を水平に持ち上る事です。「4本のアウトリガーのいずれにも荷重がかかっていること、すべてのタイヤが地面から離れていること」を必ず確認してください。高所作業車やクレーン専用車ではアウトリガーのみで支えられている状態が重要となります。（※積載形トラッククレーンを除く）

注意: 積載形トラッククレーンの特殊な設置方法

積載形トラッククレーンの場合、前輪を完全に浮かせるのではなく地面に軽く接地させた状態で設置を完了させるのが正しい方法となります。
これは、車両前方で吊り作業を行う際、転倒支点がアウトリガーから前輪に移るためです。
前輪を完全に浮かせてしまうと、この支点がなくなり、前方向への安定性が著しく低下します。逆に、完全に接地させて荷重をかけすぎると前輪の車軸に過大な負荷がかかります。この「軽く接地」という専門的な手順は、一見すると直感に反するかもしれませんが、積載型トラッククレーンの構造力学に基づいた、事故を防ぐための重要なノウハウです。

5. 事故の根本原因「接地圧」と「地盤支持力」について専門家の視点

なぜ、見た目は固そうな地面でクレーンが転倒するのでしょうか。その答えは、目に見えない「圧力」と「地盤の強度」の関係にあります。この工学的原理を理解することが、事故を未然に防ぐポイントになります。

5.1 なぜクレーンは転倒するのか? 荷重と圧力のメカニズム

クレーンの転倒事故を理解するためには、「接地圧」と「地盤支持力」という2つの概念を把握する必要があります。

接地圧 (Ground Pressure): アウトリガーが地面を押す力（圧力）
地盤支持力 (Ground Bearing Capacity): 地面がその圧力に耐えられる強度

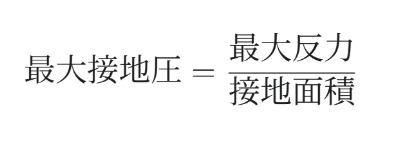

事故は、接地圧が地盤支持力を上回った瞬間に発生します。この関係は、以下の基本的な物理法則で表されます。

この式が示す重要なポイントは、同じ荷重（最大反力）であっても、それを支える面積（接地面積）が小さければ小さいほど、地面にかかる圧力（最大接地圧）は急激に増大するということです。

5.2 見た目では判断できない危険な地盤

クレーンでの作業を行う上で、オペレーターが直面する最大の課題は、「地盤は目視できない」という点です。地面の表面的な状態は、その下に隠された本来の強度を示す指標にはなりません。以下、気を付けるべき主な土地の注意点を記します。

アスファルト:
アスファルト舗装は、あくまで耐候性のための薄い表層であり、本当の支持力はその下の路盤によって決まります。路盤の転圧不足や雨水の浸透、地下の空洞など、目に見えない欠陥を抱えている可能性があります。
盛土:
造成地などで見られる盛土は、締め固めが不十分な場合、内部に多くの空隙を含んでいます。表面が固く見えても、内部はスポンジ状で支持力が非常に低い可能性があります。
傾斜地:
傾斜地では、重力の影響により荷重が均等にかかりません。特に傾斜地の下側に位置するアウトリガーには荷重が集中し、接地圧が極端に高くなります。

オペレーターは、表面的な見た目に頼るのではなく、「この地面の下はどうなっているのか？」と、常に問いかけることで見えないリスクを回避することができます。

6. 最適なアウトリガー用敷板と材質別のメリットとデメリット

アウトリガーを介して地面に伝わる「接地圧」を安全なレベルにコントロールするために、最も確実で効果的なツールが、アウトリガー用敷板（アウトリガーベース）です。

6.1 敷板(アウトリガーベース)が「接地圧」を分散させる仕組み

敷板の役割は、アウトリガーのフロートだけでは非常に小さい「接地面積」を、敷板を敷くことで物理的に大きくすることにあります。その結果、同じ力（アウトリガー反力）がかかっても、地面に伝わる圧力は大幅に低減されるのです。この単純明快な原理こそが、敷板が軟弱地盤での転倒事故を未然に防ぐ重要な機能なのです。

6.2 【比較表】材質別メリット・デメリット比較 (樹脂・鉄・木)

敷板には主に樹脂、鉄、木の3つの材質があり、それぞれに一長一短があります。現場の状況や要求される性能に応じて最適な材質を選ぶことが重要です。

項目	樹脂 (プラスチック)	鉄 (敷鉄板)	木 (角材など)
重量・運搬性	◎非常に軽量で人力での運搬と設置が可能。作業効率が高く、安全に運用できる。	×極めて重く、設置にはクレーン等の重機が必要。運搬コストも高い。	○比較的軽量だが、サイズが大きくなると重くなる。
強度・耐久性	○高性能ポリエチレン製は非常に丈夫だが、極端な点荷重には注意が必要。	◎圧倒的な強度で曲がることはあっても割れにくい。重量物の支持に適している。	△材質や状態のばらつきが大きく、割れやささくれが危険。
耐腐食性・耐水性	◎水や薬品を吸収せず、腐食に強い。屋外での長期使用にも適している。	△錆が発生し、経年劣化する。	×水を吸って腐りやすく強度も低下する。屋外での長期使用に不向き。
電気絶縁性	◎高い電気絶縁性を持ち、送電線付近での作業も可能。	×導電性のため、感電リスクがある。	△乾燥時は絶縁性があるが湿ると導電性を持つ。
主な用途	アスファルト養生、軟弱地盤での荷重分散、人力での設置が求められる現場など	超重量クレーンの設置、軟弱地盤の全面養生、側溝等の橋渡し	緊急時の一時的な使用、水平調整用のスペーサー

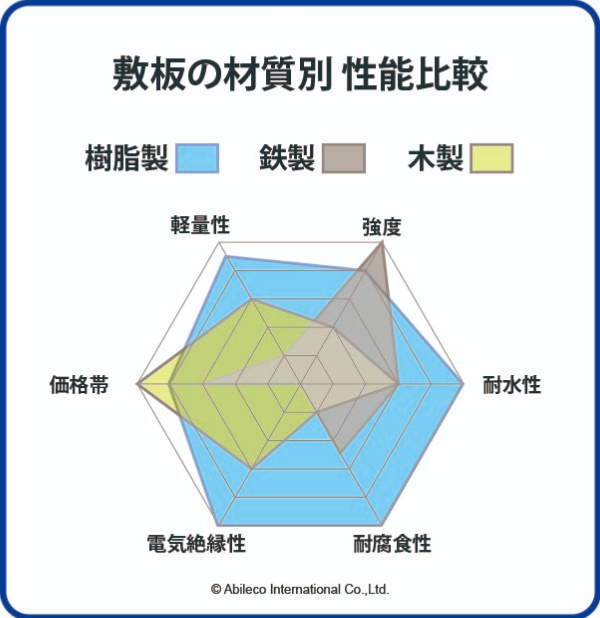

上記「敷板の材質別性能比較」のグラフからわかるように、近年では、安全性(電気絶縁性)、作業効率(軽量性)、耐久性(耐腐食性)のバランスに優れた樹脂製敷板（アウトリガーベース）が多くの場面で最適な選択肢となりつつあります。

サイズと用途でアウトリガー敷板を選ぶ

6.3 最適な敷板の選定方法

オペレーターが安全を第一として敷板を選定するには、勘や経験だけに頼るのではなく、作業環境や機械、敷板の性質に合わせた適切な判断が必要です。

クレーンの最大アウトリガー反力を確認する:
取扱説明書や性能表で、アウトリガー1脚にかかる最大の力（kNまたはton）を確認します。
地盤の許容支持力を評価する:
設置場所の地盤の種類や状態から、地面が1平方メートルあたりどれくらいの荷重に耐えられるか（許容支持力、kN/m²）を評価します。
必要な敷板面積を計算する:
以下の式を用いて、安全を確保するために最低限必要な敷板の面積を算出します。
作業環境を考慮する:
感電リスクがある場所では樹脂製、超軟弱地盤なら鉄製など、作業環境に合わせた選定も重要です。

7. 【まとめ】クレーン作業の安全は知識と機材と最適な敷板選びから

本記事では、移動式クレーンのアウトリガーに焦点を当て、その基本的な役割から法規制、正しい設置手順、そして転倒事故の根本原因となる工学的原理までを幅広く解説してきました。最後に、安全を確保する為の正しいアウトリガーの使用方法と知識をまとめます。

法令順守:クレーン作業時のアウトリガー使用は労働安全衛生法で定められた義務です。
安全意識:適切なアウトリガー用敷板を選択し、正しい手順でアウトリガーを張りだす習慣が大切です。
科学的知見:圧力＝力 / 面積という物理法則を理解し、接地圧をコントロールすることが重要です。
能動的な行動:表層からは見えない地盤状況の情報取得や地形の特徴把握に努めることが事故防止につながります。

移動式クレーンによる事故を予防するためには、オペレーターが正しい知識を身につけることはもちろんですが、作業を管理する方、機材を提供する方が一体となって、安全文化を醸成していく必要があります。最適な機材を選び、それを正しく使うこと。その基本の徹底こそが、常に無事故で作業を終えるための最も確実な方法です。
