ブロック（枕木、角材、タイヤスロープ）
ポリエチレン素材100％の樹脂製角材です。素材の特徴としてUV劣化や吸水腐食しないため、木材より高い耐久性が保証されます。
劣化や腐食がないため、一貫して高い荷重分散性能、安全性で使用して頂けます。持ち運びしやすいデザインで、運搬作業も効率化できます。
特殊車両や整備車両のかさ上げ、ジャッキアップ、トラックやトレーラーに積載する荷物の架台としてなど、様々な作業をサポートします。
ポリエチレン素材100％の樹脂製角材です。素材の特徴としてUV劣化や吸水腐食しないため、木材より高い耐久性が保証されます。
劣化や腐食がないため、一貫して高い荷重分散性能、安全性で使用して頂けます。持ち運びしやすいデザインで、運搬作業も効率化できます。
特殊車両や整備車両のかさ上げ、ジャッキアップ、トラックやトレーラーに積載する荷物の架台としてなど、様々な作業をサポートします。
取扱注意事項 ダウンロード
-
ダウンロードはこちら
樹脂製枕木「スリーパー」
-
ダウンロードはこちら
ジャッキングブロック
-
ダウンロードはこちら
クリビングブロック
-
ダウンロードはこちら
傾斜ブロック「タイヤスロープ」
樹脂製角材シリーズ

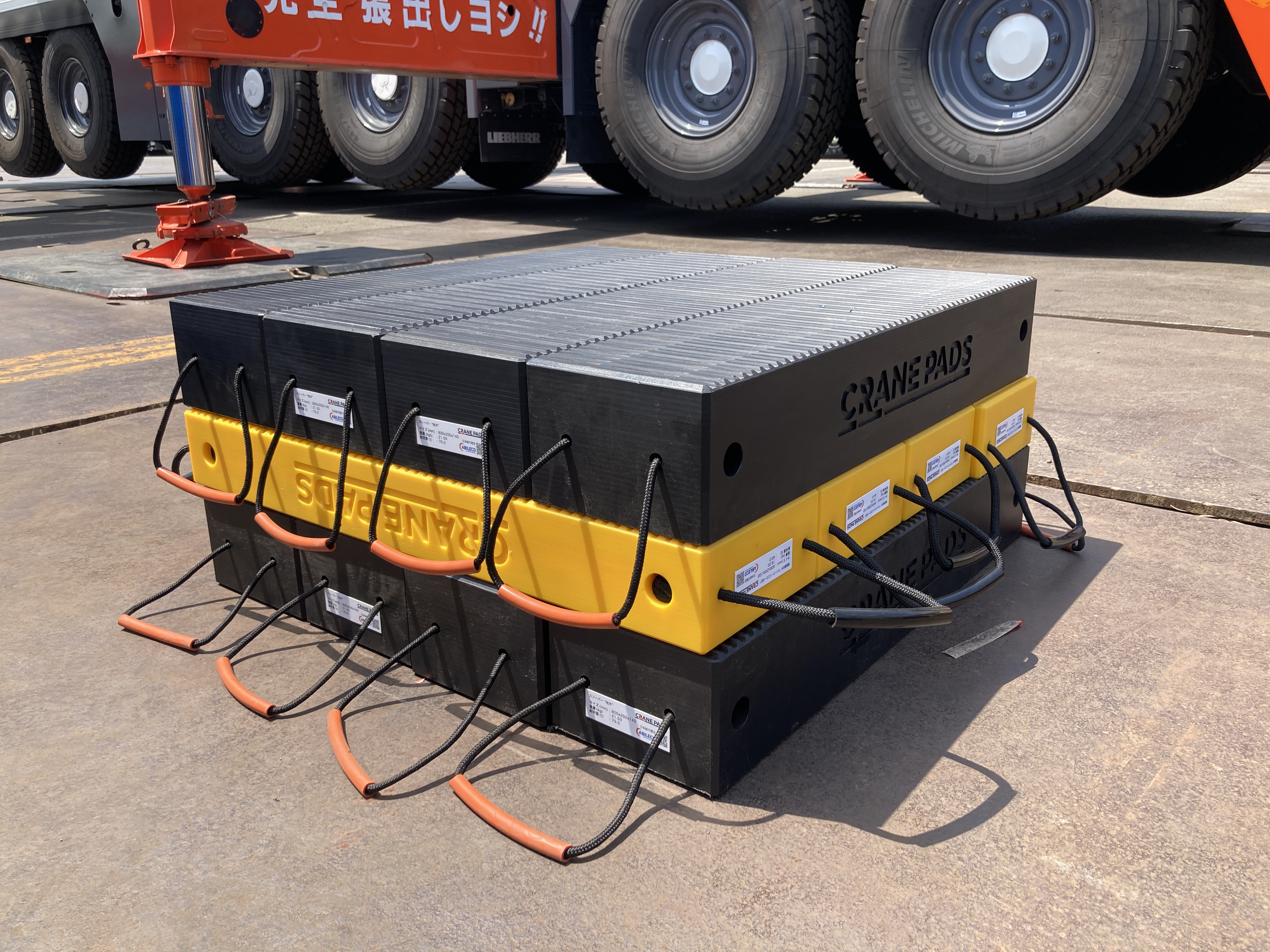

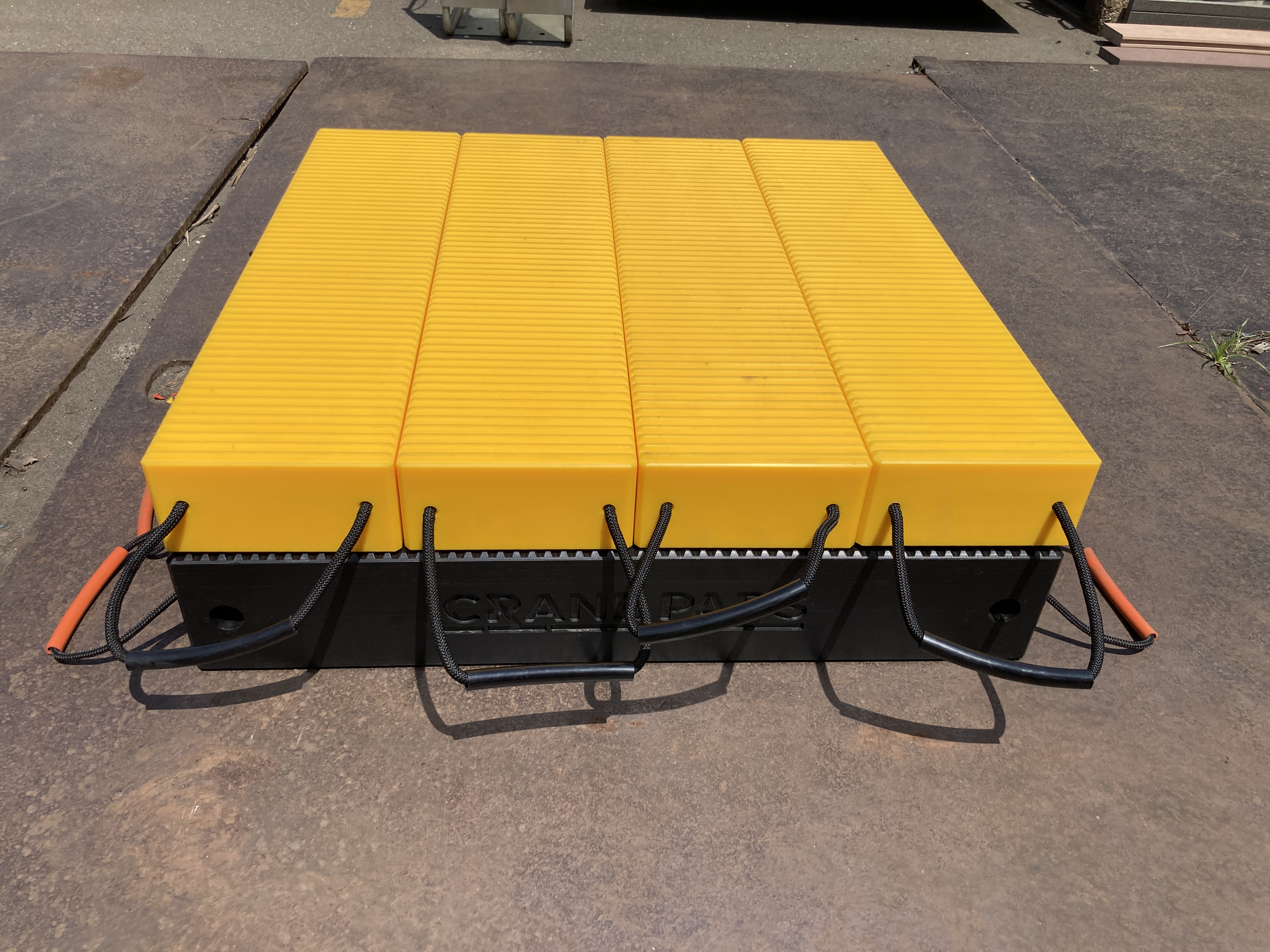

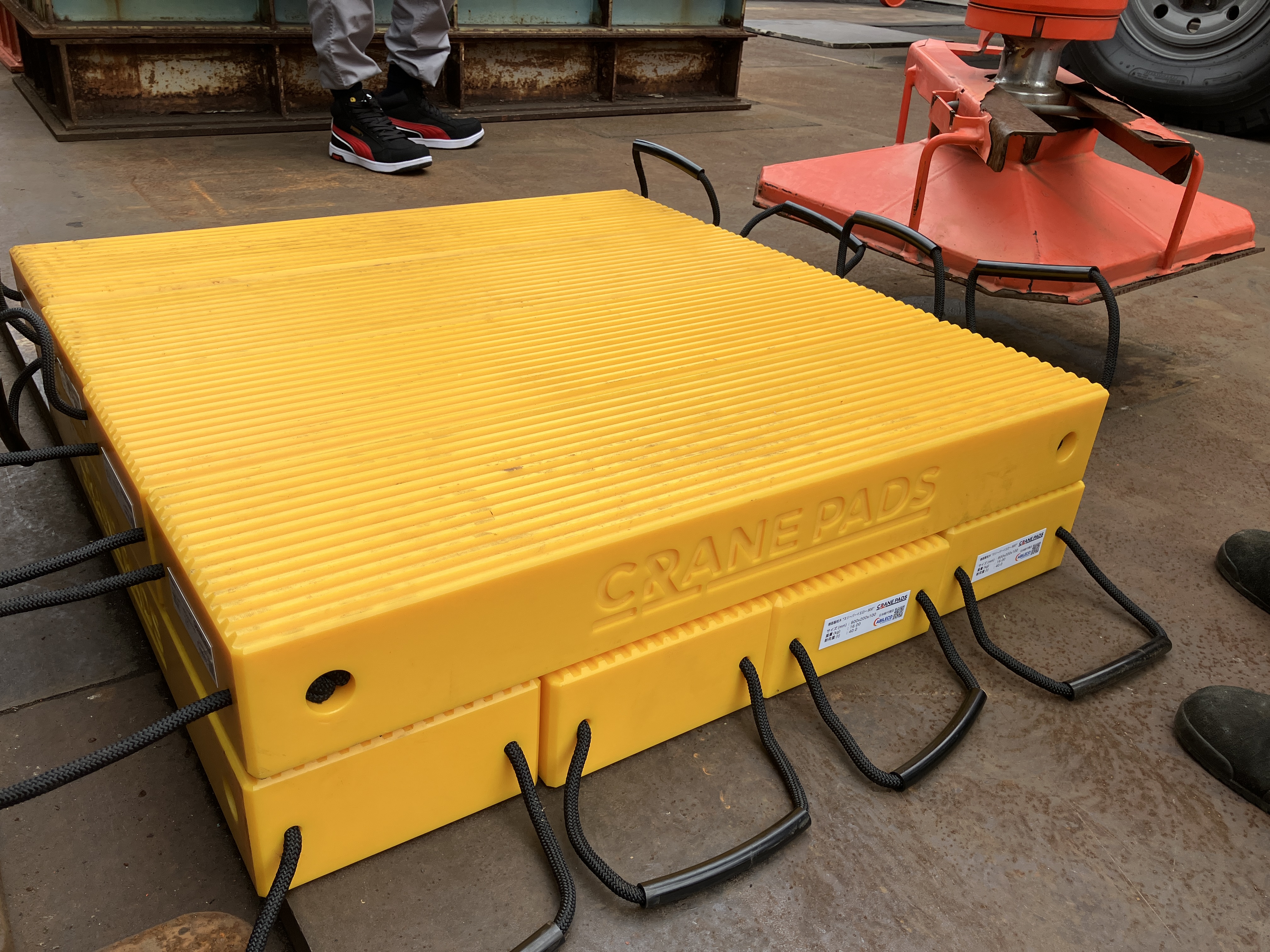

樹脂製枕木「スリーパー」
従来使用していた枕木の代替品となる樹脂製枕木です。
木製品は数年で腐食やひび割れにより、耐荷重が低下していましたが、こちらの製品は半永久的に性能が劣化しないポリエチレン素材でできています。
国内のテスト機関で耐荷重試験を実施済みです。
サイズと種類
| ・600 x 200 x 140 mm | (16.8kg/40.0t) | (滑り止め溝あり、両側ロープあり) |
| ・700 x 200 x 140 mm | (19.6kg/50.0t) | (滑り止め溝あり、両側ロープあり) |
| ・800 x 200 x 140 mm | (21.5kg/70.0t) | (滑り止め溝は表裏90度相違、 両側ロープあり) |
※モノタロウに掲載のない製品や大量購入希望の方は直接お問い合わせください。

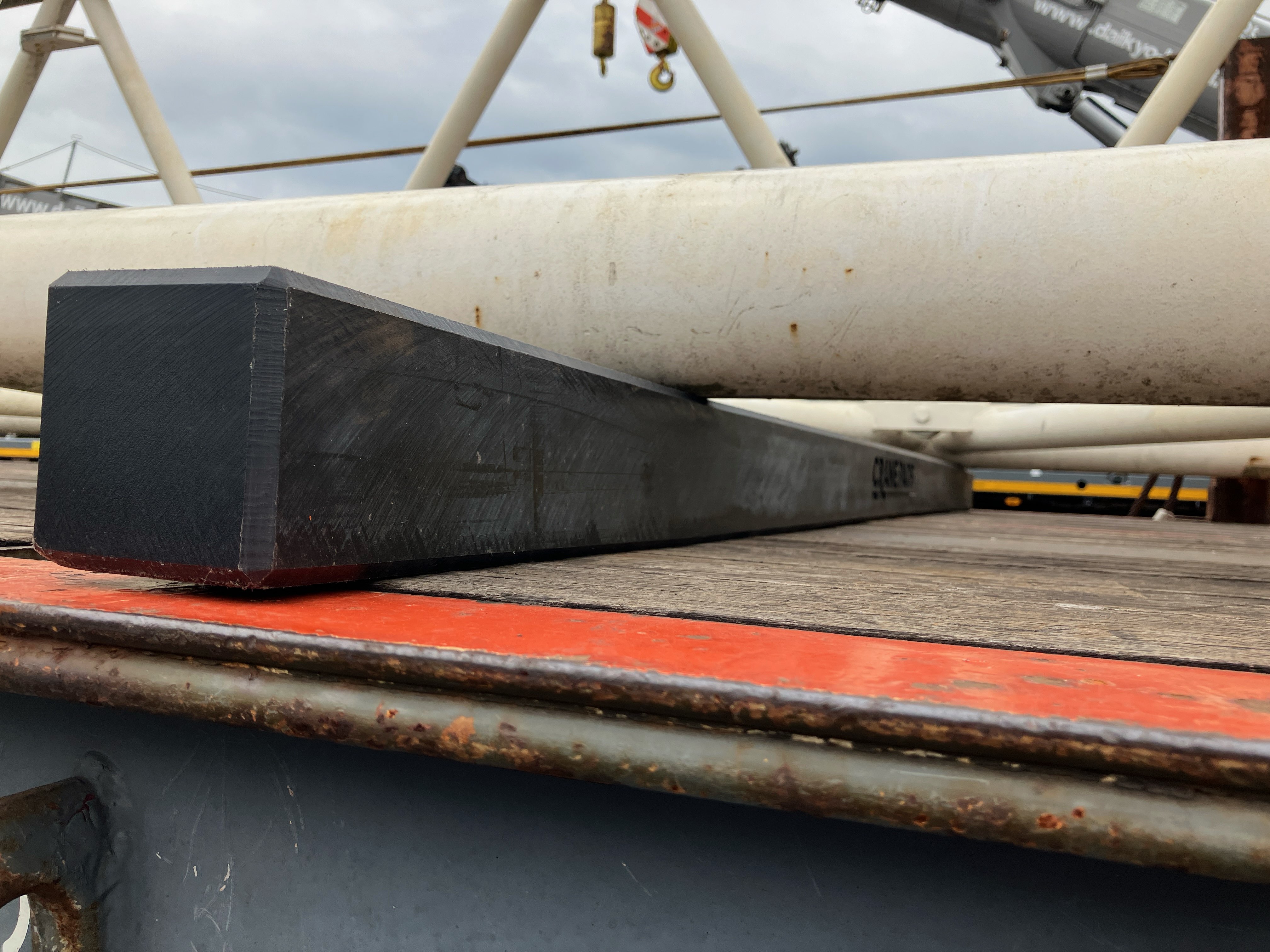

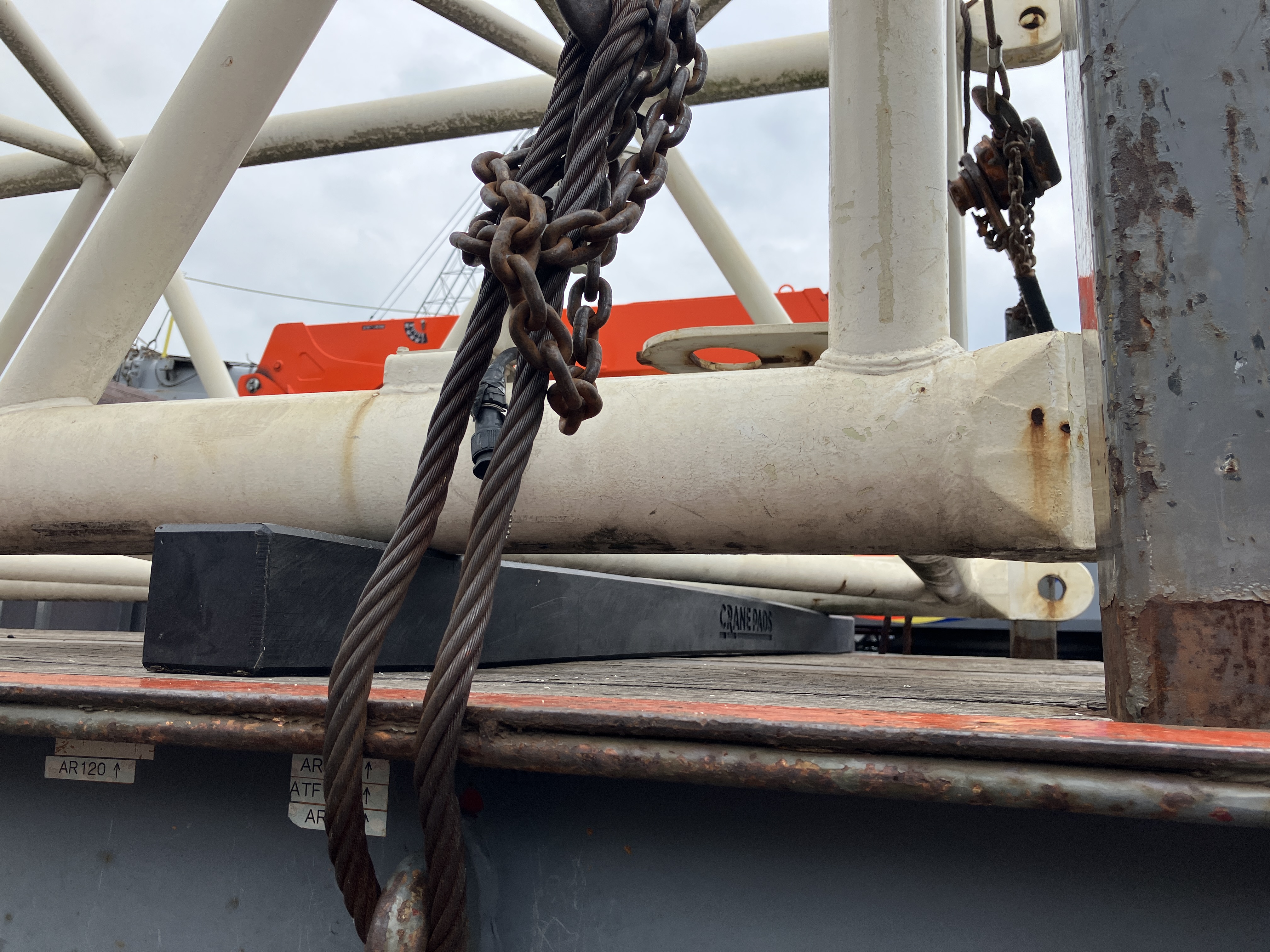

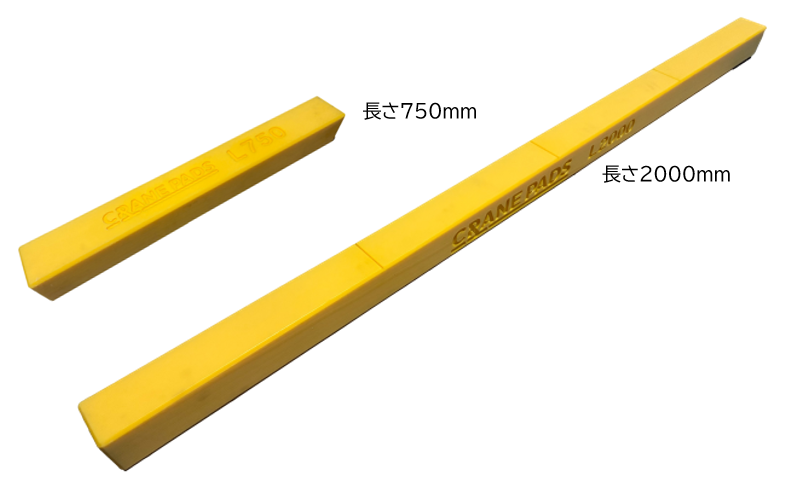

樹脂製角材「バタ角タイプ」
部材の直置き防止に便利です。
トラックやトレーラーに大型の部材を積み込む際など、
物流の現場でも、これまでの木製品の代わりにお使いいただけます。
長さ2,300mmは一般的な荷台におさまるサイズで製作しています。
サイズと種類
| ・1,000 x 90 x 90mm | (8.5kg) | (両側ロープなし) |
| ・1,500 x 90 x 90mm | (12.5kg) | (両側ロープなし) |
| ・2,300 x 90 x 90 mm | (18.5kg) | (両側ロープなし) |
樹脂製角材「ごひらタイプ」
トラックやトレーラーで重量の大きな部材を運搬する際の架台として、木製品の代わりにお使いいただけます。
長さ2,900mmはトレーラー荷台の内寸に合わせたサイズとなっております。
サイズと種類
| ・2,900 x 200 x 100 mm | (58.0kg) |
樹脂製ブロックシリーズ
従来の現場で使用されていた木製ブロックに代わるかさ上げ用の製品となります。
複数の樹脂製ブロックを安全に積み上げることができるため、状況に応じた高さ調整と、作業負担の軽減に役立ちます。

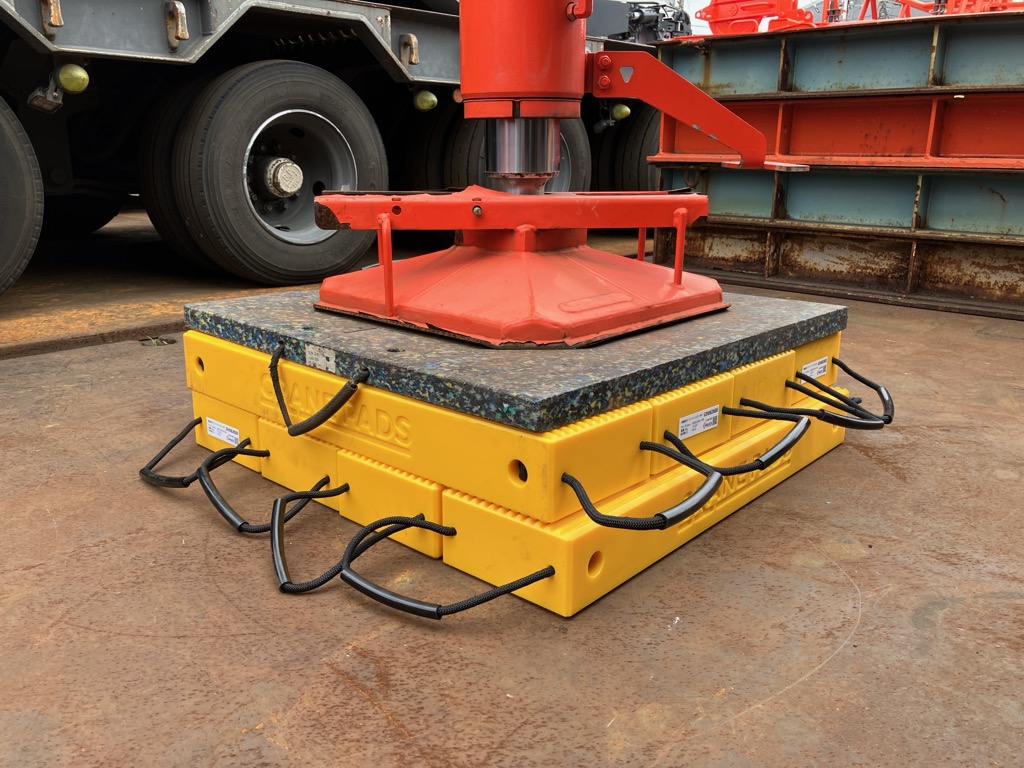

ジャッキングブロック
最小限のメンテナンスで長持ちする性能をもつ素材で作られています。ブロックは2種類の厚みがあり積み方により、高さ11cmから96cmまで積み上げ高が調節できます。
積み上げの際、上下のブロックが容易にずれないよう、スタッキング部分に凹凸が施してあります。
ジャッキングブロックの構成と耐荷重
2種類のブロックを凹凸部分で積み重ねることにより、ズレや滑りを防ぎながら高さや耐荷重が調整できます。
詳細については取扱説明書4ページの「製品構成別の耐荷重」よりご確認下さい。
ジャッキングブロックセット 各種パーツとサイズ
| ・ジャッキングブロック 70 | 300 x 300 x 70 mm（ブロック上下面に積重ね用の凹凸） |
| ・ジャッキングブロック 130 | 300 x 300 x 130 mm（ブロック上下面に積重ね用の凹凸） |
| ・ベースパッド | 500 x 500 x 40 mm |
| ・トップパッド | 250 x 250 x 10 mm |
ジャッキングブロックPLUSセット 各種パーツとサイズ
| ・ジャッキングブロック PLUS 50 |
400 x 400 x 50 mm（ブロック上下面に積重ね用の凹凸） |
| ・ジャッキングブロック PLUS 100 |
400 x 400 x 100 mm（ブロック上下面に積重ね用の凹凸） |
| ・ベースパッド | 600 x 600 x 40 mm |
| ・トップパッド | 350 x 350 x 10 mm |
ジャッキングブロック Single Use
| ・ジャッキングブロックSU 307 | 300 x 300 x 70 mm |
| ・ジャッキングブロックSU 506 | 500 x 500 x 60 mm |
※原則的にはシングルで使用するブロックとなりますが、
ブロック表面はマット加工で滑りにくくしてあるため、
水平堅土上で２段程度の積み重ねでしたら、安全に使用可能です。
クリビングブロック
ずれたり滑ったりしないブロックシステムで複数の段数を積み上げることができるため安全です。
車両のジャッキアップや重量物運搬時の架台として、かさ上げ全般に使用できます。
クリビングブロッセットの構成と耐荷重
ブロックの構成と段数により、耐荷重や高さが調整できます。
詳細については取扱説明書5、6ページの「製品構成別の耐荷重」よりご確認下さい。
クリビングブロックセットの組立手順
詳細は取扱説明書の3ページ「 2, 製品組立手順」をご確認ください。
クリビングブロックセット 各種パーツとサイズ
| ・クリビングブロック | 600 x 150 x 150 mm | (10.5kg) |
| ・ベースパッド | 650 x 650 x 68 mm | (24.3kg) |
| ・トップパッド | 600 x 600 x 58 mm | (17.0kg) |
クリビングブロック9段 耐荷重試験の様子
試験詳細：タテ300ｘヨコ400ｍｍの押し子で負荷55ｔ
製品構成：最下段はブロック3本、最上段はブロック3本
その他中段はブロック2本
傾斜ブロック「タイヤスロープ」
高分子量ポリエチレン製で、耐水性、耐薬品性、耐候性を備えた素材です。
アスファルト上で移動させる際の音も静かで、大型重機に対して素晴らしいサポート力を発揮します。
タイヤ滑り止めの凹凸や傾斜トップのホイールストッパーで、安全性を高めております。
2個1セットで最大100ｔまでの大型車両のスロープ台として使用可能。ジャッキを使わず簡単安全にリフトアップできます。
スロープ台のホイールストッパーを「なし」にした場合、同じ高さの樹脂製枕木をつなげて延長するなど、車両整備を柔軟にサポートします。
＊ホイールストッパー「なし」の特注も承ります。
＊傾斜角度や高さについて、ご調整可能です。
サイズと種類
| ・オリジナルサイズ | 860 x 600 x 155/5 mm | (32.0kg/50.0t) |
| ・シングルタイヤサイズ | 860 x 300 x 200/5 mm | (25.5kg/30.0t) |
傾斜ブロック「タイヤスロープ」の使用例
こちらの動画はオリジナルサイズのタイヤスロープの上に大型特殊車両の後部タイヤ右側（ダブルタイヤ）で乗り上げた使用例です。
※モノタロウに掲載のない製品や大量購入希望の方は直接お問い合わせください。
